개인 작업실 3회로 분전함 교체&설치하기!
안녕하세요!
전기에 대한 개념 없는 상위 1% '전알못', '아모게' 입니다.
소박한 작업을 위해 만들어진 이 작은 공간에서 유난히 거슬리는 부분이 야매로 만든 분전함 입니다.

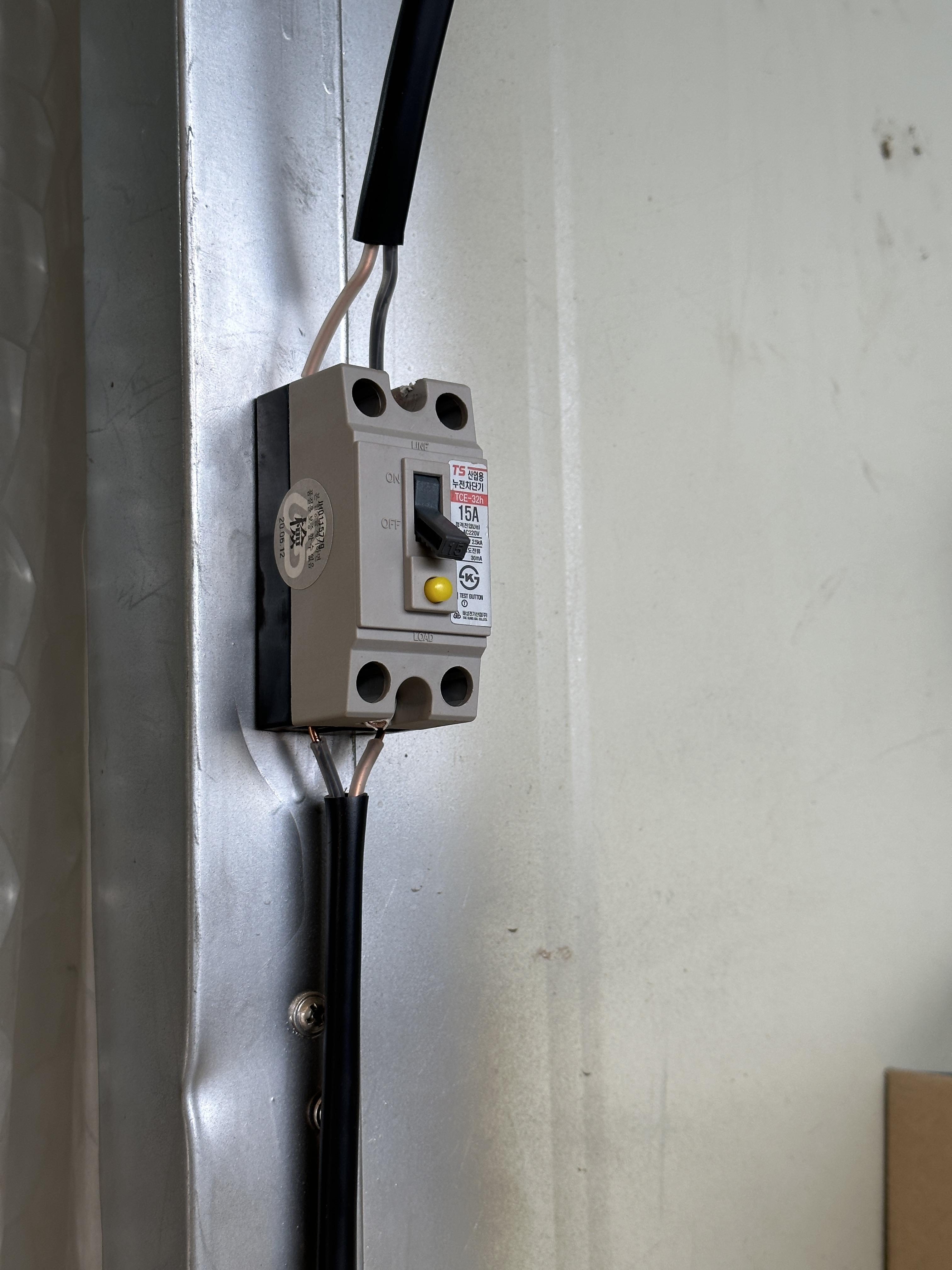

여러분은 아래의 아주 혐오스러운 작업물을 보고 계십니다...
이 협오스러운 결과물을 3회로 가정용 분전함으로 교체 & 설치해보도록 합니다.
이 상태에서 여러 개의 전기를 끌어다 쓰다 보니, 15a 누전 차단기에 너무 많은 부하를 주는 게 아닌가 라는 생각을 하게 되었습니다.
날씨가 더 추워지기 전에 작업실의 멋과 안전을 위해서 3회로로 구성된 분점함을 구입했습니다.
메인 배선 차단은 30a, 누전 차단은 각 20a의 스마트하고 깔끔한 제품입니다.
일자 드라이버를 이용해서 커버를 분리하고
1, 2, 3회로 각각 어떻게 연결할 것인지를 미리 생각하시고 파악하셔야
나중에 다시 열어서 작업하는 번거로움이 없습니다.
저는 분전함의 각 차단기가 제대로 작동하는지 확인을 위해서
아래처럼 1차로 연결해 보았습니다
결과는 제품에는 이상 없었고, 이제는 제대로 깔끔하게 연결만 남았습니다.
(전선에 투명한 피복 있는 것이니 오해는 NONO!)
저의 작업공간에는 플러그 연결하는 콘센트가 한쪽으로 몰려 있어서
반대쪽에도 2구 콘센트를 추가로 확장해 줍니다.
이전에 사용했던 차단기를 알뜰하게 사용하여 좀 더 안정적인 콘센트가 만들어주었습니다.
계획했던 대로 연결하고 이상 없이 출력이 된다면,
까알뜸하게~ 배선정리를 해주시면 이제는 보기 좋은 분전함을 감상하실 수 있습니다.
('전알못' 치고는 나름 최선을 다했습니다.)
마무리로 케이스까지 덮어주면 그럴듯하게 안전한 분전함 교체 작업이 끝이 납니다
전선이 전부 위에서 나와서 더 이상 깔끔하게 하기는 어렵지만,
다음에 작업실에 들리면 케이블 타이로 전선을 벽에 밀착/보완해야겠습니다.
